انواع دستگاه‌های CNC برش فلزات

تعریف CNC

CNC یا “کنترل عددی کامپیوتری” یک فناوری پیشرفته در ماشین‌کاری است که از کامپیوترها برای کنترل ماشین‌های ابزار استفاده می‌کند. دستگاه‌های CNC برش فلزات قادر به انجام عملیات دقیق و تکراری هستند که با استفاده از برنامه‌های کامپیوتری کنترل می‌شوند. این فناوری تحول بزرگی در صنعت فلزکاری ایجاد کرده و دقت، سرعت و کارایی فرآیندهای تولید را به طور چشمگیری افزایش داده است.

اهمیت دستگاه‌های CNC در صنعت فلزکاری

دستگاه‌های CNC برش فلزات نقش حیاتی در صنعت فلزکاری دارند. این دستگاه‌ها با دقت بالا و قابلیت تکرارپذیری، توانایی تولید قطعات پیچیده و دقیق را فراهم می‌کنند. استفاده از CNC به کاهش خطاهای انسانی، افزایش بهره‌وری و کاهش هزینه‌های تولید منجر می‌شود.

همچنین، این دستگاه‌ها امکان تولید انبوه با کیفیت یکسان را فراهم می‌کنند که برای صنایع مختلف از جمله خودروسازی، هوافضا و پزشکی بسیار مهم است. با بهره‌گیری از دستگاه‌های CNC، تولیدکنندگان می‌توانند محصولات با کیفیت بالا و مطابق با استانداردهای جهانی تولید کنند.

در صورتی که دستگاه CNC شما خراب شد و نیاز به لوازم CNC داشتید می توانید قطعات موارد نیاز خود را از کافه الکترونیک استعلام نمایید.

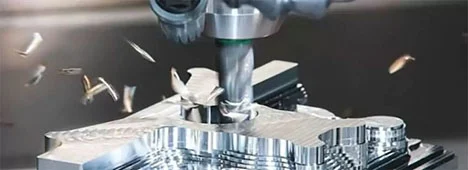

دستگاه‌های فرز CNC (CNC Milling Machines)

ساختار و عملکرد

دستگاه‌های فرز CNC شامل یک بستر، ستون، دوک، و ابزار برش متحرک است که به وسیله کامپیوتر کنترل می‌شوند. این دستگاه‌ها با استفاده از ابزارهای برش چرخان، مواد را از روی قطعه کار برمی‌دارند و به شکل دلخواه درمی‌آورند. حرکت ابزارها به صورت خودکار و دقیق در جهات مختلف انجام می‌شود.

انواع محورها (3 محور، 4 محور، و 5 محور)

دستگاه‌های فرز CNC بر اساس تعداد محورها به سه محور، چهار محور و پنج محور تقسیم می‌شوند. دستگاه‌های سه محوره ساده‌ترین نوع هستند و حرکت ابزارها در سه جهت X، Y و Z انجام می‌شود. دستگاه‌های چهار محوره قابلیت چرخش حول محور چهارم را دارند و دستگاه‌های پنج محوره با امکان حرکت در پنج جهت مختلف، پیچیده‌ترین و پیشرفته‌ترین نوع این دستگاه‌ها هستند که برای تولید قطعات با هندسه پیچیده استفاده می‌شوند.

کاربردها در صنایع مختلف

دستگاه‌های فرز CNC در صنایع مختلفی از جمله خودروسازی، هوافضا، پزشکی، و تولید ابزارهای دقیق کاربرد دارند. این دستگاه‌ها با توانایی تولید قطعات با دقت بالا و تکرارپذیری، در تولید قالب‌ها، قطعات مکانیکی، پروتزهای پزشکی و قطعات هواپیما استفاده می‌شوند.

دستگاه‌های تراش CNC (CNC Lathe Machines)

اصول کارکرد

دستگاه‌های تراش CNC با چرخاندن قطعه کار حول محور خود و استفاده از ابزار برش ثابت، مواد را از سطح قطعه کار جدا می‌کنند. این دستگاه‌ها قادر به انجام عملیات مختلفی از جمله تراشیدن، سوراخ‌کاری و نخ‌زنی هستند.

انواع تراش CNC (تراش افقی و تراش عمودی)

تراش‌های CNC به دو نوع افقی و عمودی تقسیم می‌شوند. در تراش‌های افقی، قطعه کار به صورت افقی نگه داشته شده و چرخانده می‌شود. این نوع تراش‌ها برای تولید قطعات بلند و استوانه‌ای مناسب هستند. تراش‌های عمودی قطعه کار را به صورت عمودی نگه می‌دارند و برای قطعات بزرگ و سنگین کاربرد دارند.

موارد استفاده برای قطعات استوانه‌ای

دستگاه‌های تراش CNC برای تولید قطعات استوانه‌ای مانند شفت‌ها، پیچ‌ها و بلبرینگ‌ها به کار می‌روند. این دستگاه‌ها به دلیل دقت بالا و امکان تولید انبوه با کیفیت یکسان، در صنایع خودروسازی، هوافضا و ماشین‌سازی استفاده گسترده‌ای دارند.

دستگاه‌های CNC برش لیزری (CNC Laser Cutting Machines)

انواع لیزرها (CO2، Nd:YAG)

دستگاه‌های CNC برش لیزری از انواع مختلفی از لیزرها مانند CO2 و Nd:YAG استفاده می‌کنند. لیزرهای CO2 برای برش مواد غیرفلزی و فلزات نازک مناسب هستند، در حالی که لیزرهای Nd:YAG برای برش فلزات سخت و ضخیم کاربرد دارند.

مزایا و معایب

از مزایای دستگاه‌های CNC برش لیزری می‌توان به دقت بالا، سرعت برش زیاد و کیفیت بالای سطح برش اشاره کرد. اما این دستگاه‌ها هزینه اولیه بالایی دارند و نیاز به نگهداری و تنظیم دقیق دارند. همچنین برای برش مواد بسیار ضخیم ممکن است محدودیت داشته باشند.

کاربردها در برش و حکاکی دقیق

دستگاه‌های CNC برش لیزری در صنایع مختلفی از جمله تولید قطعات الکترونیکی، خودروسازی، تبلیغات و هنرهای تزئینی کاربرد دارند. این دستگاه‌ها با دقت بالا و امکان ایجاد برش‌ها و حکاکی‌های پیچیده، برای تولید قطعات دقیق و ظریف بسیار مناسب هستند.

دستگاه‌های CNC برش پلاسما (CNC Plasma Cutting Machines)

روش کار با استفاده از پلاسما

دستگاه‌های CNC برش پلاسما از جت پلاسما برای برش مواد استفاده می‌کنند. پلاسما یک گاز یونیزه شده است که با سرعت بالا و دمای زیاد به سطح قطعه کار برخورد کرده و مواد را ذوب و جدا می‌کند. این روش برای برش فلزات با ضخامت‌های مختلف بسیار موثر است.

مقایسه با برش لیزری

در مقایسه با برش لیزری، دستگاه‌های برش پلاسما هزینه کمتری دارند و برای برش مواد ضخیم‌تر مناسب‌تر هستند. با این حال، دقت برش پلاسما کمتر از لیزر است و ممکن است نیاز به پرداخت سطح بیشتری داشته باشد.

موارد استفاده برای مواد سخت

دستگاه‌های CNC برش پلاسما برای برش مواد سخت و ضخیم مانند فولاد ضد زنگ، آلومینیوم و مس بسیار مناسب هستند. این دستگاه‌ها در صنایع سنگین، ساختمان‌سازی و تولید سازه‌های فلزی به کار می‌روند.

دستگاه‌های CNC تخلیه الکتریکی (CNC Electrical Discharge Machines)

توضیح فرآیند تخلیه الکتریکی

دستگاه‌های CNC تخلیه الکتریکی (EDM) از فرایند تخلیه الکتریکی برای برش و شکل‌دهی مواد استفاده می‌کنند. این فرایند شامل تولید جرقه‌های الکتریکی بین الکترود و قطعه کار است که باعث ذوب و تبخیر مواد می‌شود. EDM برای ماشین‌کاری مواد سخت و مقاوم به حرارت که با روش‌های سنتی قابل ماشین‌کاری نیستند، بسیار مناسب است.

انواع دستگاه‌های EDM (سینکر و وایر EDM)

دو نوع اصلی دستگاه‌های EDM شامل سینکر (Sinker EDM) و وایر EDM (Wire EDM) است. در سینکر EDM، الکترود به شکل مورد نظر ماشین‌کاری می‌شود و در قطعه کار فرو می‌رود. در وایر EDM، از یک سیم نازک که به عنوان الکترود عمل می‌کند برای برش قطعه کار استفاده می‌شود.

کاربردها در تولید قطعات با دقت بالا

دستگاه‌های EDM برای تولید قطعات با دقت بالا و اشکال پیچیده کاربرد دارند. این دستگاه‌ها در صنایع هوافضا، پزشکی، و تولید قالب‌های پیچیده و دقیق استفاده می‌شوند. EDM توانایی ایجاد سطوح با کیفیت بالا و دقت بسیار زیاد را دارد که در ساخت قطعات حساس و پیچیده بسیار مهم است.

دستگاه‌های CNC سنگ‌زنی (CNC Grinding Machines)

فرآیند سنگ‌زنی با CNC

دستگاه‌های CNC سنگ‌زنی از چرخ‌های ساینده برای برداشتن مواد از سطح قطعه کار استفاده می‌کنند. این فرآیند شامل چرخش چرخ‌های ساینده با سرعت بالا و تماس آن‌ها با قطعه کار برای ایجاد سطوح صاف و دقیق است. سنگ‌زنی CNC به دقت بالایی نیاز دارد و به طور خودکار و با کنترل کامپیوتری انجام می‌شود.

کاربردها در تولید شفت‌ها و بلبرینگ‌ها

دستگاه‌های CNC سنگ‌زنی در تولید شفت‌ها، بلبرینگ‌ها و قطعاتی که نیاز به دقت بالا و سطوح صاف دارند، به کار می‌روند. این دستگاه‌ها در صنایع خودروسازی، هوافضا، و تولید ماشین‌آلات صنعتی کاربرد گسترده‌ای دارند و به ایجاد قطعاتی با دقت میکرونی کمک می‌کنند.

دستگاه‌های CNC واترجت (CNC Waterjet Cutting Machines)

اصول کار با فشار آب

دستگاه‌های CNC واترجت از جت آب با فشار بسیار بالا برای برش مواد استفاده می‌کنند. این دستگاه‌ها می‌توانند با استفاده از فشار آب تا 60,000 PSI مواد را برش دهند. آب با سرعت بالا به سطح مواد برخورد کرده و باعث جدا شدن آن‌ها می‌شود.

استفاده از مواد ساینده

در دستگاه‌های واترجت CNC، اغلب از مواد ساینده مانند گارنت به آب اضافه می‌شود تا توان برش افزایش یابد. این ترکیب به برش مواد سخت‌تر و ضخیم‌تر کمک می‌کند و دقت و کیفیت برش را بهبود می‌بخشد.

مزایا و کاربردها برای مواد حساس به دما

دستگاه‌های واترجت برای برش مواد حساس به دما مانند پلاستیک، آلومینیوم و کامپوزیت‌ها بسیار مناسب هستند. این دستگاه‌ها بدون ایجاد گرما و تغییر در خواص مواد، برش‌های دقیقی را ارائه می‌دهند. کاربردهای واترجت شامل برش قطعات دقیق در صنایع هوافضا، خودروسازی، و صنایع دریایی است.

دستگاه‌های CNC پانچ (CNC Punch Machines)

فرآیند پانچ با CNC

دستگاه‌های CNC پانچ از ابزارهای پانچ برای ایجاد سوراخ‌ها و شکل‌های مختلف در ورق‌های فلزی استفاده می‌کنند. این دستگاه‌ها با استفاده از برنامه‌های کامپیوتری و کنترل دقیق، عملیات پانچ را به صورت خودکار و با دقت بالا انجام می‌دهند.

انواع دستگاه‌های پانچ

دستگاه‌های پانچ CNC به دو نوع اصلی تقسیم می‌شوند: دستگاه‌های تک سر و دستگاه‌های چند سر. دستگاه‌های تک سر دارای یک ابزار پانچ هستند که به صورت متوالی سوراخ‌ها را ایجاد می‌کند. دستگاه‌های چند سر دارای چندین ابزار هستند که به طور همزمان و با سرعت بالا عملیات پانچ را انجام می‌دهند.

کاربردها در صنایع مختلف

دستگاه‌های CNC پانچ در صنایع خودروسازی، ساختمان‌سازی، و تولید لوازم خانگی کاربرد گسترده‌ای دارند. این دستگاه‌ها برای ایجاد سوراخ‌ها و شکل‌های دقیق در ورق‌های فلزی، با دقت بالا و سرعت زیاد استفاده می‌شوند و به افزایش بهره‌وری و کاهش هزینه‌های تولید کمک می‌کنند.

دستگاه‌های CNC با تغییر ابزار اتوماتیک (CNC Machines with Automatic Tool Changers)

اهمیت تغییر ابزار اتوماتیک

تغییر ابزار اتوماتیک در دستگاه‌های CNC به معنی تعویض خودکار ابزارهای مختلف در حین عملیات ماشین‌کاری است. این ویژگی باعث کاهش زمان توقف دستگاه و افزایش بهره‌وری می‌شود. تغییر ابزار اتوماتیک نقش مهمی در بهبود کیفیت و سرعت تولید دارد.

بهبود بهره‌وری و کاهش زمان‌های غیرتولیدی

با استفاده از دستگاه‌های CNC با تغییر ابزار اتوماتیک، زمان‌های غیرتولیدی به حداقل می‌رسد. این دستگاه‌ها امکان انجام عملیات ماشین‌کاری پیچیده و متنوع را بدون نیاز به توقف و تعویض دستی ابزارها فراهم می‌کنند. نتیجه این امر افزایش بهره‌وری و کاهش هزینه‌های تولید است که به بهبود رقابت‌پذیری تولیدکنندگان در بازار کمک می‌کند.

دستگاه‌های CNC چند محوره (Multi-Axis CNC Machines)

تعریف و اهمیت دستگاه‌های چند محوره

دستگاه‌های CNC چند محوره به ماشین‌هایی اطلاق می‌شود که توانایی حرکت ابزار یا قطعه کار در بیش از سه محور را دارند. این دستگاه‌ها امکان انجام عملیات ماشین‌کاری پیچیده و دقیق را فراهم می‌کنند. اهمیت این دستگاه‌ها در صنعت فلزکاری به دلیل افزایش دقت، کاهش زمان تولید و امکان تولید قطعات با هندسه‌های پیچیده است. دستگاه‌های چند محوره CNC به طور قابل توجهی بهره‌وری را افزایش داده و خطاهای انسانی را کاهش می‌دهند.

انواع (4 محوره، 5 محوره، و بالاتر)

دستگاه‌های CNC چند محوره شامل انواع 4 محوره، 5 محوره و بیشتر هستند.

  • دستگاه‌های 4 محوره: این دستگاه‌ها علاوه بر حرکت در محورهای X، Y و Z، قابلیت چرخش حول محور چهارم (معمولاً محور A) را دارند. این ویژگی به آن‌ها امکان می‌دهد تا عملیات ماشین‌کاری را با دقت بیشتری انجام دهند.
  • دستگاه‌های 5 محوره: دستگاه‌های 5 محوره علاوه بر سه محور خطی و یک محور چرخشی، محور چرخشی دومی را نیز دارند. این قابلیت اجازه می‌دهد تا قطعات با پیچیدگی و دقت بیشتری ماشین‌کاری شوند.
  • دستگاه‌های بیش از 5 محور: این دستگاه‌ها برای کاربردهای خاص و بسیار پیچیده طراحی شده‌اند و در صنایع پیشرفته استفاده می‌شوند.

کاربردها در صنایع پیچیده

دستگاه‌های CNC چند محوره در صنایع مختلفی از جمله هوافضا، خودروسازی، تولید تجهیزات پزشکی و صنایع دفاعی کاربرد دارند. این دستگاه‌ها برای تولید قطعات پیچیده و حساس مانند توربین‌ها، پروتزها، و قطعات موتورهای پیشرفته استفاده می‌شوند. دقت بالا و توانایی تولید قطعات پیچیده با کیفیت یکنواخت از مزایای اصلی این دستگاه‌ها در صنایع پیچیده است. استفاده از دستگاه‌های CNC چند محوره به تولیدکنندگان این امکان را می‌دهد تا با کیفیت بالا و کارایی بهتر، نیازهای پیچیده بازار را برآورده کنند.
