مشخصات فنی جرثقیل دروازه ای چیست؟
جرثقیل دروازه ای به عنوان یکی از کارآمدترین و قدرتمندترین ابزارهای جابجایی بار در صنایع مختلف نقش حیاتی در تسهیل و تسریع فرآیندهای تولید انبارداری و ساخت و ساز ایفا می کند. این ماشین های غول پیکر با قابلیت حمل بارهای سنگین و حجیم در فضاهای باز و بسته راهکارهای نوینی را برای مدیریت مواد و تجهیزات ارائه می دهند. اما مشخصات فنی دقیق یک جرثقیل دروازه ای چیست که عملکرد ایمنی و کارایی آن را تعیین می کند؟ در این مقاله به بررسی این مشخصات فنی خواهیم پرداخت و اصول عملکرد اجزای اصلی آن را تشریح خواهیم کرد.

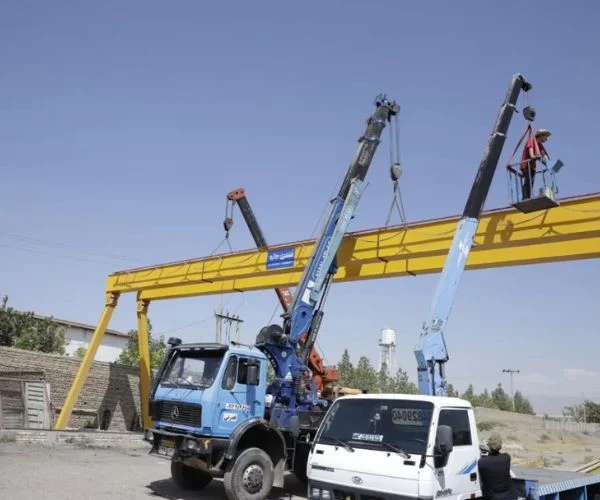

جرثقیل دروازه ای چیست؟
جرثقیل دروازه ای نوعی جرثقیل سقفی است که به جای تکیه بر ستون های ساختمان بر روی دو پایه (دروازه) که بر روی زمین یا ریل حرکت می کنند استوار است. این ساختار دروازه ای امکان جابجایی بار را در امتداد طول دهانه و ارتفاع مشخص فراهم می آورد. عملکرد اجزای جرثقیل دروازه ای بر پایه اصول مکانیک جامدات مکانیک سیالات (در سیستم های هیدرولیک) و مهندسی برق و کنترل استوار است.
به طور خلاصه عملکرد فنی جرثقیل دروازه ای شامل مراحل زیر است :
- بالابری بار : مکانیزم بالابر (معمولاً وینچ یا بالابر زنجیری) نیروی لازم برای بلند کردن بار را با استفاده از موتور الکتریکی یا هیدرولیکی فراهم می کند. این نیرو از طریق سیم بکسل یا زنجیر به قلاب جرثقیل منتقل شده و بار را به ارتفاع مورد نظر می رساند.
- حرکت عرضی بار : ترولی یا ارابه بالابر که مکانیزم بالابر بر روی آن نصب شده است بر روی پل جرثقیل به صورت عرضی حرکت می کند. این حرکت به کاربر امکان می دهد بار را در امتداد دهانه جرثقیل جابجا کند.
- حرکت طولی جرثقیل : کل ساختار دروازه ای جرثقیل بر روی ریل ها یا چرخ ها به صورت طولی حرکت می کند. این حرکت دامنه عملکرد جرثقیل را در طول مسیر حرکت آن گسترش می دهد و امکان پوشش مناطق وسیع را فراهم می سازد.
- کنترل و ایمنی : سیستم های کنترل پیشرفته (مانند PLC و درایوهای فرکانس متغیر) و تجهیزات ایمنی (مانند سنسورهای اضافه بار کلیدهای محدود کننده و ترمزهای اضطراری) عملکرد دقیق و ایمن جرثقیل را تضمین می کنند.
اجزای اصلی و اصول کارکرد جرثقیل دروازه ای
جرثقیل دروازه ای از اجزای اصلی متعددی تشکیل شده است که هر کدام نقش حیاتی در عملکرد کلی دستگاه ایفا می کنند. درک اصول کارکرد این اجزا برای بهره برداری ایمن و بهینه از جرثقیل ضروری است.

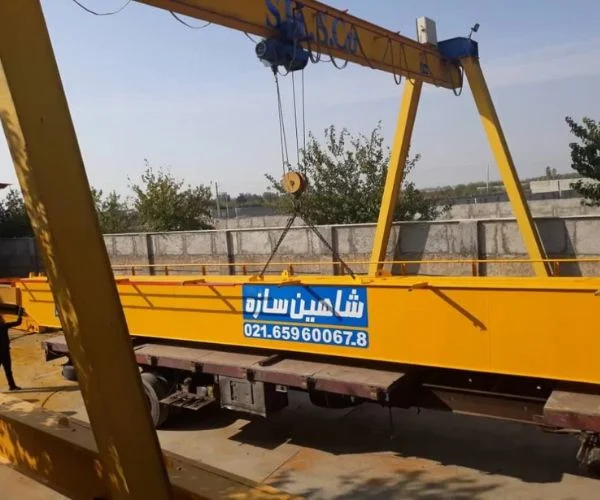

۱. سازه فلزی (پل و پایه ها)
سازه فلزی جرثقیل دروازه ای اسکلت اصلی دستگاه را تشکیل می دهد و وظیفه تحمل وزن خود جرثقیل بار و نیروهای دینامیکی ناشی از حرکت و جابجایی بار را بر عهده دارد. این سازه معمولاً از فولاد ساختمانی با استحکام بالا (مانند فولادهای آلیاژی کم کربن) ساخته می شود که دارای مقاومت کششی و خمشی مناسبی است.
پل جرثقیل (Girder) عضو افقی اصلی سازه است که ترولی بالابر بر روی آن حرکت می کند. پل ها معمولاً به صورت تیرآهن جعبه ای (Box Girder) یا تیرآهن I شکل (I-Beam Girder) طراحی می شوند. تیرآهن جعبه ای به دلیل مقاومت پیچشی بالاتر و وزن کمتر نسبت به تیرآهن I شکل در جرثقیل های با دهانه و ظرفیت باربری بزرگ تر ترجیح داده می شود. طراحی پل باید بر اساس محاسبات استاتیکی و دینامیکی دقیق و با در نظر گرفتن بارهای مرده بارهای زنده (بار مفید) بارهای باد بارهای زلزله (در مناطق زلزله خیز) و بارهای ضربه انجام شود. اصول مقاومت مصالح و تحلیل سازه ها در طراحی پل جرثقیل نقش اساسی دارند.
پایه های جرثقیل (Legs) اعضای عمودی سازه هستند که پل را به زمین یا ریل ها متصل می کنند. پایه ها نیز از فولاد ساختمانی ساخته شده و باید قادر به تحمل وزن پل و بار و همچنین نیروهای جانبی ناشی از باد و حرکت جرثقیل باشند. طراحی پایه ها شامل محاسبات پایداری ستون ها در برابر کمانش و تحلیل تنش و کرنش در نقاط اتصال به پل و ریل ها است.
۲. مکانیزم بالابر (Hoisting Mechanism)
مکانیزم بالابر وظیفه اصلی بلند کردن و پایین آوردن بار را بر عهده دارد. این مکانیزم معمولاً از اجزای زیر تشکیل شده است :
- موتور بالابر : معمولاً موتور الکتریکی AC یا DC با توان متناسب با ظرفیت باربری جرثقیل. در جرثقیل های سنگین تر از موتورهای هیدرولیکی نیز استفاده می شود. موتور بالابر نیروی دورانی را تولید می کند که از طریق گیربکس به درام سیم بکسل یا چرخ زنجیر منتقل می شود.
- گیربکس بالابر : وظیفه کاهش سرعت و افزایش گشتاور موتور را بر عهده دارد. گیربکس های کاهنده معمولاً از نوع چرخ دنده حلزونی چرخ دنده سیاره ای یا ترکیبی از این دو هستند. انتخاب نوع گیربکس بستگی به سرعت بالابری مورد نیاز ظرفیت باربری و راندمان دارد.
- درام سیم بکسل یا چرخ زنجیر : درام سیم بکسل یا چرخ زنجیر سیم بکسل یا زنجیر بالابر را به دور خود می پیچد و بار را بالا و پایین می برد. درام سیم بکسل معمولاً در جرثقیل های با ظرفیت باربری بالا و ارتفاع بالابری زیاد استفاده می شود در حالی که چرخ زنجیر در جرثقیل های سبک تر و با ارتفاع بالابری کمتر کاربرد دارد. طراحی درام و چرخ زنجیر باید بر اساس استانداردهای بین المللی (مانند ISO ۴۳۰۸-۱) و با در نظر گرفتن قطر سیم بکسل/زنجیر تعداد لایه های پیچش و ضریب اطمینان انجام شود.
- سیم بکسل یا زنجیر بالابر : وظیفه انتقال نیروی کششی از درام یا چرخ زنجیر به قلاب جرثقیل را بر عهده دارد. سیم بکسل های فولادی به دلیل استحکام بالا انعطاف پذیری و مقاومت در برابر سایش رایج ترین انتخاب برای جرثقیل های دروازه ای هستند. زنجیرهای فولادی آلیاژی نیز در برخی کاربردهای خاص مانند محیط های با دمای بالا یا خورنده استفاده می شوند. انتخاب نوع و قطر سیم بکسل/زنجیر باید بر اساس ظرفیت باربری ضریب اطمینان شرایط محیطی و استانداردهای ایمنی صورت گیرد.
- قلاب جرثقیل : عضو انتهایی مکانیزم بالابر است که بار به آن متصل می شود. قلاب ها معمولاً از فولاد آهنگری شده با استحکام بالا ساخته می شوند و دارای زبانه ایمنی برای جلوگیری از جدا شدن ناخواسته بار هستند. انواع مختلفی از قلاب ها با شکل ها و ظرفیت های مختلف برای کاربردهای گوناگون وجود دارد.
۳. مکانیزم حرکت طولی (Longitudinal Travel Mechanism)
مکانیزم حرکت طولی وظیفه جابجایی کل ساختار دروازه ای جرثقیل در امتداد مسیر حرکت را بر عهده دارد. این مکانیزم معمولاً از اجزای زیر تشکیل شده است :
- چرخ های حرکتی : چرخ های حرکتی بر روی ریل ها یا سطح زمین حرکت کرده و جرثقیل را به جلو و عقب می برند. چرخ ها معمولاً از فولاد آهنگری شده یا چدن داکتیل با روکش فولادی سخت ساخته می شوند تا مقاومت سایشی و تحمل بار بالایی داشته باشند. تعداد و نوع چرخ ها (تک فلنج یا دو فلنج) بستگی به ظرفیت باربری دهانه جرثقیل و شرایط ریل ها دارد.
- موتور و گیربکس حرکت طولی : موتور الکتریکی (AC یا DC) نیروی دورانی را برای حرکت چرخ ها فراهم می کند. گیربکس کاهنده سرعت و افزایش گشتاور موتور را تنظیم می کند. سیستم های حرکت طولی می توانند تک موتوره یا دو موتوره باشند. در سیستم های دو موتوره هر طرف جرثقیل به طور مستقل توسط یک موتور و گیربکس به حرکت در می آید که کنترل دقیق تر و پایداری بیشتری را فراهم می کند.
- ریل های حرکتی : ریل های فولادی مسیر حرکت جرثقیل را مشخص می کنند و چرخ ها بر روی آن ها حرکت می کنند. ریل ها باید مستحکم هموار و به طور دقیق تراز شده باشند تا حرکت روان و بدون لرزش جرثقیل تضمین شود. نصب و نگهداری صحیح ریل ها برای ایمنی و عمر مفید جرثقیل بسیار مهم است.
۴. مکانیزم حرکت عرضی (Cross Travel Mechanism – Trolley)
مکانیزم حرکت عرضی یا ترولی وظیفه جابجایی مکانیزم بالابر در امتداد پل جرثقیل را بر عهده دارد. این مکانیزم معمولاً شامل اجزای زیر است :
- ترولی (ارابه بالابر) : سازه ای است که مکانیزم بالابر بر روی آن نصب می شود و بر روی پل جرثقیل حرکت می کند. ترولی معمولاً از فولاد ساختمانی ساخته شده و باید وزن مکانیزم بالابر و بار را تحمل کند.
- چرخ های ترولی : چرخ های ترولی بر روی بال پل جرثقیل حرکت می کنند. مشابه چرخ های حرکتی طولی این چرخ ها نیز از جنس فولاد یا چدن داکتیل با روکش سخت ساخته می شوند.
- موتور و گیربکس حرکت عرضی : موتور الکتریکی و گیربکس کاهنده نیروی لازم برای حرکت ترولی را فراهم می کنند. سیستم های حرکت عرضی نیز می توانند تک موتوره یا دو موتوره باشند.
۵. سیستم کنترل و قدرت (Control and Power System)
سیستم کنترل و قدرت وظیفه تامین انرژی الکتریکی برای موتورها و کنترل عملکرد اجزای مختلف جرثقیل را بر عهده دارد. این سیستم شامل اجزای زیر است :
- تابلو برق : تابلو برق شامل کلیدهای اصلی کنتاکتورها رله ها فیوزها درایوهای فرکانس متغیر (VFD) و کنترلر منطقی برنامه پذیر (PLC) است. تابلو برق وظیفه کنترل و حفاظت از مدارهای الکتریکی جرثقیل را بر عهده دارد. استفاده از PLC در سیستم های کنترل جرثقیل های مدرن امکان اتوماسیون کنترل دقیق تر و ایمنی بیشتر را فراهم می کند.
- سیستم تغذیه برق : برق مورد نیاز جرثقیل معمولاً از طریق کابل های برق متحرک (Festoon Cable System) یا باس بار (Busbar System) تامین می شود. سیستم کابل متحرک برای جرثقیل های با طول حرکت کم مناسب است در حالی که سیستم باس بار برای جرثقیل های با طول حرکت زیاد و نیاز به جریان بالا ترجیح داده می شود.
- دستگاه های کنترل : کنترل جرثقیل می تواند به صورت کنترل از راه دور (ریموت کنترل) سیمی یا بی سیم کنترل کابینی (اپراتور در کابین جرثقیل) یا کنترل دستی (دکمه های فشاری روی جرثقیل) باشد. ریموت کنترل بی سیم امکان کنترل جرثقیل را از فاصله دور و با دید بهتر به بار فراهم می کند و ایمنی و کارایی را افزایش می دهد.
- سنسورها و تجهیزات ایمنی : جرثقیل های مدرن مجهز به سنسورها و تجهیزات ایمنی متعددی هستند که عملکرد ایمن دستگاه را تضمین می کنند. این تجهیزات شامل سنسورهای اضافه بار (Load Cell) کلیدهای محدود کننده حرکت (Limit Switches) ترمزهای اضطراری آژیر هشدار چراغ های راهنما و سیستم های ضد برخورد است. سنسورهای اضافه بار از بلند کردن بارهای بیش از ظرفیت مجاز جلوگیری می کنند کلیدهای محدود کننده حرکت دامنه حرکتی جرثقیل را محدود کرده و از برخورد با موانع جلوگیری می کنند و ترمزهای اضطراری در صورت قطع برق یا بروز خطا بار را به سرعت متوقف می کنند.
استاندارد های مورد نیاز برای ساخت جرثقیل دروازه ای
جرثقیل های دروازه ای باید مطابق با استانداردهای بین المللی ایمنی و عملکرد طراحی ساخته و بهره برداری شوند. رعایت این استانداردها تضمین کننده ایمنی اپراتورها کارکنان و محیط کار و همچنین عملکرد قابل اعتماد و بهینه جرثقیل است. برخی از مهم ترین استانداردهای بین المللی مرتبط با جرثقیل های دروازه ای عبارتند از :
- ISO ۴۳۰۱ : “طبقه بندی مکانیزم های بالابرنده از نظر گروه کاری” – این استاندارد مکانیزم های بالابرنده را بر اساس شدت کارکرد و شرایط محیطی به گروه های مختلف تقسیم می کند و الزامات طراحی و ساخت را برای هر گروه مشخص می کند.
- ISO ۴۳۰۸-۱ : “جرثقیل ها – سیم بکسل ها – قسمت ۱ : محاسبات و عوامل طراحی” – این استاندارد روش های محاسبه و عوامل طراحی سیم بکسل های مورد استفاده در جرثقیل ها را تعیین می کند.
- ISO ۴۳۰۹ : “جرثقیل ها – سیم بکسل ها – مراقبت و نگهداری بازرسی و رهاسازی” – این استاندارد دستورالعمل های مربوط به مراقبت و نگهداری بازرسی و تعویض سیم بکسل های جرثقیل را ارائه می دهد.
- FEM ۱.۰۰۱ : “قوانین طراحی جرثقیل های فولادی” – این استاندارد اروپایی الزامات طراحی سازه فلزی جرثقیل های فولادی را مشخص می کند.
- CMAA Specification No. ۷۰ : “مشخصات جرثقیل های سقفی و دروازه ای” – این استاندارد آمریکایی مشخصات فنی و الزامات طراحی و ساخت جرثقیل های سقفی و دروازه ای را تعیین می کند.
- DIN ۱۵۰۱۸ : “جرثقیل ها؛ مبانی محاسبات و ساخت سازه های فولادی” – این استاندارد آلمانی مبانی محاسبات و ساخت سازه های فولادی جرثقیل ها را ارائه می دهد.
فناوری های مرتبط :
- اتوماسیون و کنترل از راه دور : استفاده از سیستم های کنترل اتوماتیک و ریموت کنترل بی سیم امکان بهره برداری از جرثقیل را از فاصله دور و با دقت بالا فراهم می کند. جرثقیل های دروازه ای اتوماتیک (Automated Gantry Cranes) در بنادر کانتینری و انبارهای پیشرفته به طور گسترده ای مورد استفاده قرار می گیرند و به افزایش بهره وری و کاهش خطای انسانی کمک می کنند.
- سیستم های هوشمند و اینترنت اشیا (IoT) : ادغام سنسورهای هوشمند و سیستم های IoT در جرثقیل ها امکان پایش آنلاین وضعیت جرثقیل تشخیص زودهنگام خرابی ها و بهینه سازی برنامه های نگهداری و تعمیرات را فراهم می سازد. جمع آوری و تحلیل داده های عملکرد جرثقیل به کمک سیستم های IoT به بهبود راندمان و کاهش هزینه های بهره برداری کمک می کند.
- سیستم های ضد نوسان بار (Anti-Sway Systems) : این سیستم ها با استفاده از الگوریتم های کنترل پیشرفته نوسانات بار را در حین حرکت جرثقیل کاهش می دهند و ایمنی و دقت جابجایی بار را افزایش می دهند. سیستم های ضد نوسان بار به ویژه در جابجایی بارهای حساس و در محیط های بادخیز کاربرد دارند.
- سیستم های بازیابی انرژی (Energy Regeneration Systems) : در جرثقیل های مدرن از سیستم های بازیابی انرژی استفاده می شود که انرژی ترمز موتورها را به برق تبدیل کرده و به شبکه باز می گردانند. این فناوری به کاهش مصرف انرژی و افزایش راندمان جرثقیل کمک می کند.
- مواد و روش های ساخت پیشرفته : استفاده از فولادهای با استحکام بالا آلیاژهای سبک و روش های جوشکاری پیشرفته امکان ساخت جرثقیل های سبک تر قوی تر و با عمر مفید بیشتر را فراهم می سازد.
نتیجه گیری علمی و تخصصی
جرثقیل های دروازه ای ماشین آلات حیاتی در صنایع مختلف هستند که با بهره گیری از اصول مهندسی مکانیک برق و کنترل امکان جابجایی بارهای سنگین و حجیم را فراهم می آورند. مشخصات فنی جرثقیل دروازه ای شامل اجزای اصلی مانند سازه فلزی مکانیزم بالابر مکانیزم های حرکت طولی و عرضی و سیستم کنترل و قدرت است که هر کدام بر اساس اصول علمی و مهندسی طراحی و عمل می کنند. رعایت استانداردهای بین المللی استفاده از فناوری های پیشرفته و توجه به نکات بهینه سازی عملکرد برای بهره برداری ایمن کارآمد و پایدار از جرثقیل های دروازه ای ضروری است. با پیشرفت فناوری انتظار می رود جرثقیل های دروازه ای آینده به سمت اتوماسیون بیشتر هوشمندسازی و افزایش راندمان انرژی حرکت کنند و نقش کلیدی خود را در صنایع مختلف همچنان حفظ نمایند.
پرسش های متداول
۱. مهم ترین مشخصات فنی جرثقیل دروازه ای هنگام خرید چیست؟
هنگام خرید جرثقیل دروازه ای مهم ترین مشخصات فنی که باید به آن ها توجه کنید عبارتند از :
- ظرفیت باربری (Lifting Capacity) : حداکثر وزنی که جرثقیل قادر به بلند کردن آن است. باید متناسب با سنگین ترین باری که قرار است جابجا شود انتخاب گردد.
- دهانه جرثقیل (Span) : فاصله بین دو پایه جرثقیل. باید با توجه به عرض فضای کاری و ابعاد بارهایی که باید جابجا شوند تعیین شود.
- ارتفاع بالابری (Lifting Height) : حداکثر ارتفاعی که قلاب جرثقیل می تواند به آن برسد. باید با توجه به ارتفاع قفسه ها ماشین آلات و موانع موجود در فضای کاری تعیین شود.
- سرعت بالابری حرکت عرضی و طولی (Lifting, Cross and Long Travel Speeds) : سرعت های حرکتی جرثقیل تاثیر مستقیمی بر راندمان کار دارند. باید متناسب با سرعت مورد نیاز در فرآیند کاری انتخاب شوند.
- گروه کاری (Working Class) : نشان دهنده شدت کارکرد جرثقیل و طول عمر طراحی آن است. باید با توجه به میزان استفاده و شرایط کاری انتخاب شود (به استاندارد ISO ۴۳۰۱ مراجعه کنید).
- نوع سیستم کنترل (Control System) : ریموت کنترل کابینی یا دستی. باید با توجه به شرایط کاری و ترجیحات اپراتور انتخاب شود.
- تجهیزات ایمنی (Safety Features) : وجود تجهیزات ایمنی استاندارد مانند سنسورهای اضافه بار کلیدهای محدود کننده حرکت ترمزهای اضطراری و آژیر هشدار برای تضمین ایمنی اپراتورها و محیط کار ضروری است.
۲. چگونه می توان عمر مفید جرثقیل دروازه ای را افزایش داد؟
افزایش عمر مفید جرثقیل دروازه ای نیازمند توجه به موارد زیر است :
- نگهداری و بازرسی منظم : انجام بازرسی های دوره ای و نگهداری پیشگیرانه مطابق با دستورالعمل های سازنده از جمله روانکاری قطعات متحرک بررسی سیم بکسل ها و زنجیرها و تست سیستم های ایمنی.
- بهره برداری صحیح و ایمن : آموزش اپراتورها و رعایت دستورالعمل های بهره برداری جلوگیری از اضافه بار حرکات ناگهانی و ضربه زدن به جرثقیل.
- حفاظت از شرایط محیطی : محافظت از جرثقیل در برابر شرایط نامساعد محیطی مانند رطوبت زیاد گرد و غبار مواد خورنده و دمای شدید. استفاده از پوشش های محافظ و نگهداری در محیط مناسب در صورت عدم استفاده طولانی مدت.
- تعمیرات به موقع و استفاده از قطعات اصلی : انجام تعمیرات به موقع و استفاده از قطعات یدکی اصلی و با کیفیت جلوگیری از گسترش خرابی ها و کاهش هزینه های تعمیرات آتی.
- به روزرسانی و ارتقاء سیستم : به روزرسانی سیستم های کنترل و ارتقاء مکانیزم های جرثقیل با فناوری های نوین می تواند به بهبود عملکرد و افزایش عمر مفید دستگاه کمک کند.
۳. استانداردهای اصلی مرتبط با ایمنی جرثقیل دروازه ای کدامند؟
برخی از استانداردهای اصلی بین المللی مرتبط با ایمنی جرثقیل دروازه ای عبارتند از :
- ISO ۴۳۰۱ : “طبقه بندی مکانیزم های بالابرنده از نظر گروه کاری” – تعیین گروه های کاری و الزامات ایمنی بر اساس شدت کارکرد.
- ISO ۴۳۰۸-۱ : “جرثقیل ها – سیم بکسل ها – قسمت ۱ : محاسبات و عوامل طراحی” – محاسبات و عوامل طراحی ایمنی سیم بکسل ها.
- ISO ۴۳۰۹ : “جرثقیل ها – سیم بکسل ها – مراقبت و نگهداری بازرسی و رهاسازی” – دستورالعمل های ایمنی برای نگهداری و بازرسی سیم بکسل ها.
- FEM ۱.۰۰۱ : “قوانین طراحی جرثقیل های فولادی” – الزامات طراحی ایمنی سازه فلزی جرثقیل های فولادی.
- CMAA Specification No. ۷۰ : “مشخصات جرثقیل های سقفی و دروازه ای” – مشخصات فنی و الزامات ایمنی جرثقیل های سقفی و دروازه ای.
- DIN ۱۵۰۱۸ : “جرثقیل ها؛ مبانی محاسبات و ساخت سازه های فولادی” – مبانی محاسبات و ساخت ایمن سازه های فولادی جرثقیل ها.
رعایت این استانداردها و سایر استانداردهای مرتبط با ایمنی جرثقیل برای اطمینان از عملکرد ایمن و جلوگیری از حوادث ضروری است.
